Laminavimo štampavimo visos linijos mašina

Talpa: 220 tonų, 300 tonų, 350 tonų, 400 tonų, 450 tonų
Pavarų tiektuvas / NC tiektuvas, tipo tiesintuvas, dvigalvis hidraulinis atsuktuvas
Laminavimo štampavimo visos linijos mašina, įskaitant greitaeigį laminavimo presą, pavarų tiektuvą, tiesintuvą ir atsuktuvą. Jis skirtas įvairių tipų variklių laminuotiems rotoriams ir statoriams. Tai didelis greitis, didelis tikslumas. Keičiamas pavaros tipas, kumštelio indeksavimo ritinėlio padavimas yra skirtas įvairiems tiekimo žingsniams.

Siųsti užklausą

Prekės aprašymas

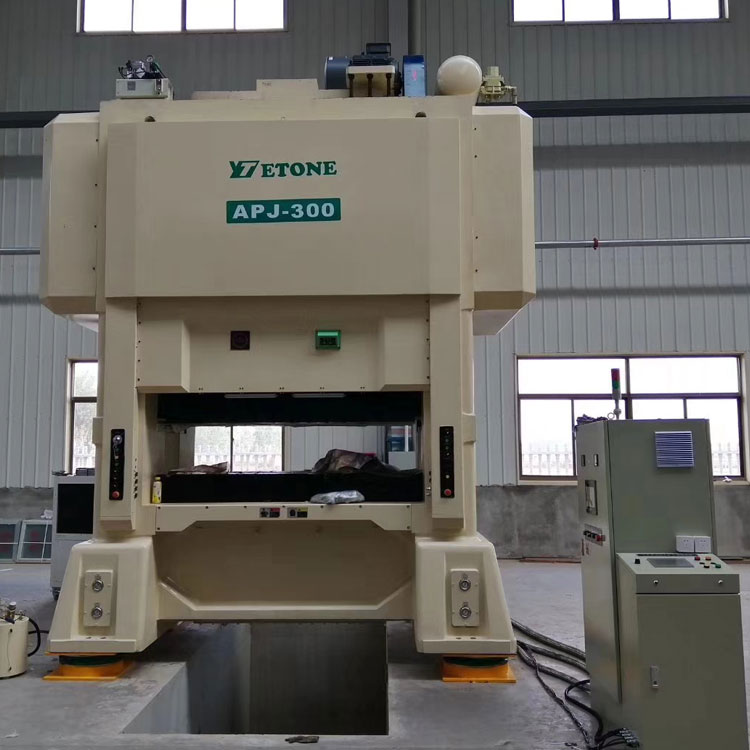

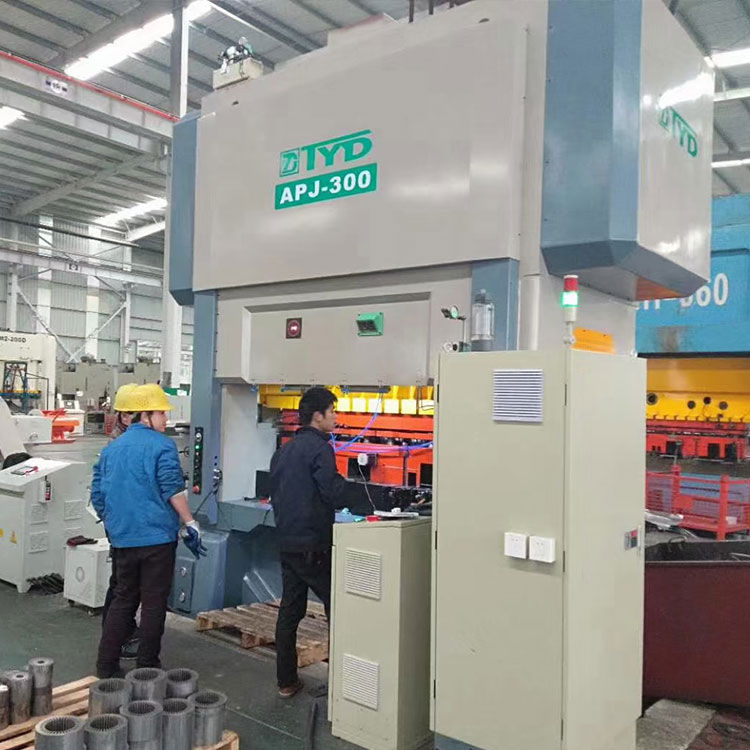

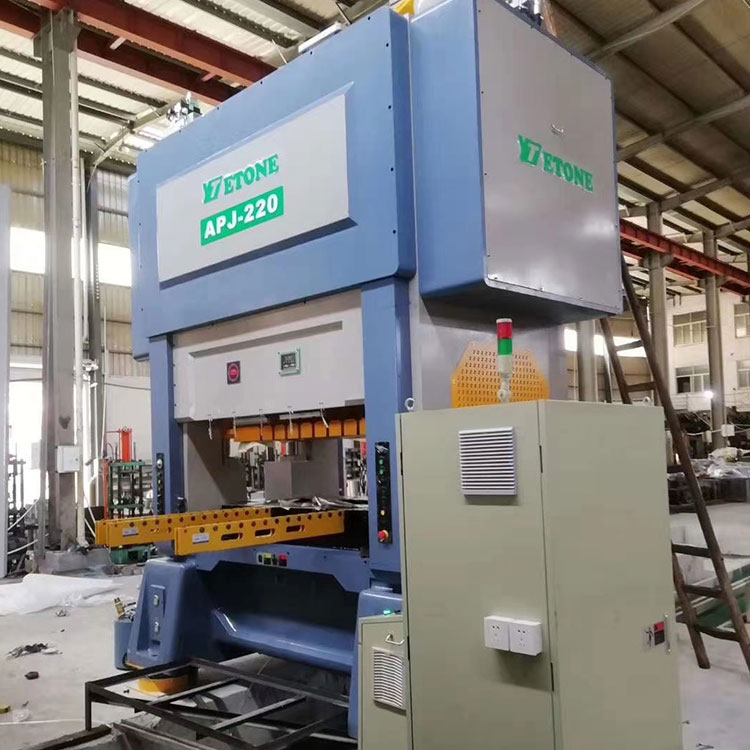

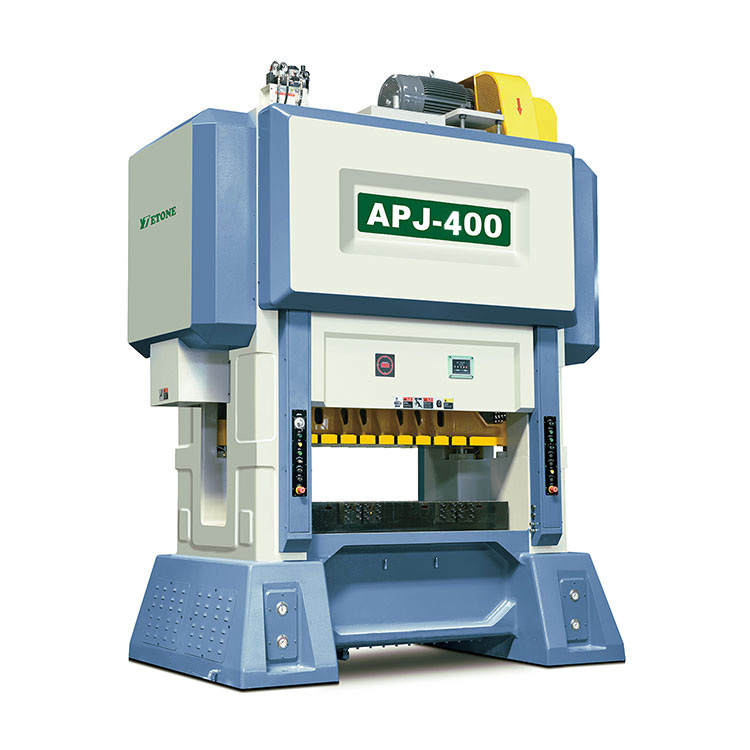

Laminavimo štampavimo visos linijos mašina

1.Produkto pristatymasï¼š

◉ Laminavimo štampavimo visos linijos mašinos komponentų, tokių kaip FAG Germany, NSK Japan ar NTN Japan guoliai, naudojimas Japonijoje, didelis tikslumas, ilgaamžiškumo charakteristikos, užtikrinančios ilgalaikį atraminių elementų stabilumą ir veikimą.

◉ Šiais laikais vis daugiau gamyklų naudoja laminavimo štampavimo pilnos linijos mašiną. Suspaudimo tiektuvas yra esminė laminavimo štampavimo visos linijos mašinos dalis. Rinkoje yra daugybė tiektuvų ir įvairių stilių. Visi žino, ką reiškia žodis „šėrykla“, tačiau mažai kas jį vartoja teisingai.

◉ Dabar rinkoje yra daugybė spaustukų tiektuvų tipų ir specifikacijų. Pirmas pasirinkimas yra žinoti pagrindinius klipų tiektuvo įrengimo dalykus. Klipo tiektuvo montavimo kryptis turi būti iš kairės į dešinę. Montavimo padėtis ir automatinio padavimo veleno galas turi būti kairėje. Nepameskite jo netinkamai.

◉ Hot Tags: laminavimo štampavimo visos linijos mašina, gero prekės ženklo gamintojas, gera gamykla,

2. Laminavimo štampavimo visa linija mašina Gaminio Parameterï ¼š

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonažas	tonų	220	300	350	400	450
Kelionė	mm	30	30	30	30-50	30-50
Smūgių skaičius per minutę	s.p.m	150-600	150-400	150-350	150-350	150-300
Apatinis stalo dydis	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Tuščia skylė	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Slydimo bloko sritis	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Štampos aukščio reguliavimo eiga	mm	370-420	400-450	400-450	420-480	450-500
Štampos aukščio reguliavimo variklis	kw	1.5	2.2	2.2	3.7	3.7
Maitinimo linijos aukštis	mm	200åœŸ50	210åœŸ50	210£ «50	220åœŸ50	270åœŸ50
Pagrindinis variklis	kw	45	55	55	75	75

3. Išorinė įranga


Dvigubos galvutės atsuktuvas	Tiesintuvas	Pavarų tiektuvas

	P = šėrimo ilgis
	D =70 (varančiojo rato skersmuo) N1 = pirmos pavaros dantų skaičius
	N2 = antrosios pavaros dantų skaičius
	N3 = trečiosios pavaros dantų skaičius
	N4 = ketvirtos pavaros dantų skaičius

Medžiagos plotis	mm	Maks.150	Maks. 200	Maks. 300	Maks. 400
Medžiagos išorinis skersmuo	mm	Maks. 1200	Max 1200	Max 1200	Max 1200
Medžiagos vidinis skersmuo	mm	450-520	450-520	450-520	450-520
Medžiagos greitis	M/min	1-60	1-60	1-60	1-60
Medžiagos svoris		500 kg X 2	1QQQkgX 2	2000 kg X 2	3000 kg X 2
Išlyginimo volelisã€Œ	Vnt	11	11	11	11
Pavaros variklis		1,5kw	2 2kw	22kw	30kw

4. Dvigalvis atsuktuvas

Veiklos aprašymas

Produkto vaizdas

◉ Modelis susideda iš trijų dalių: veleno dėžutės korpuso, veleno dėžutės ir laikiklio,

iš kuriųveleno dėžė yra integruota ir turi ilgą atstumą tarp ašių.

◉ Jis pasižymi tokiomis funkcijomis kaip mažas tūris, mažas plotas, patogus pakrovimas ir lankstus

naudotiDvigubaspakabinama konstrukcija pritaikyta medžiagų ritinio tvarkymui ir leidžia pakartotinai

maitina, labai taupoįkrovimo laikas, gerinant gamybos pajėgumus ir sumažinant

gamybos savikaina.

◉ Be maitinimopritaikyta struktūra, kuri leidžia naudoti ne tik su įprastu tiesinimu

mašinos, bet ir optimaliosnašumas su greitaeigiu tiesinimo aparatu.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksimalus plotis	mm	200	300	400	500	600
Medžiagos storis	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Medžiagos svoris	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Volelio vidinis skersmuo	mm	450-530	450-530	450-530	450-530	450-530
Maksimalus ritinėlio išorinis skersmuo	mm	1200	1200	1200	1200	1200

5.S tipo tiesintuvas

Veiklos aprašymas

Produkto vaizdas

◉ S tipo arba U tipo tiesintuvas su procesu " elektros signalas ---> kompiuteris ---> keitiklis --->

greičio keitimas“,įgalinant pilną sinchronizavimą su spauda su sparta

iki maždaug 60 m/min.

◉ Modelis aprūpintas dviejų galvučių medžiaginiu rėmu, kurį lengva montuoti

veikti ir gali būtivisiškai sinchronizuojamas su greitaeigiu presu. Įrankių naudojimas

tiektuvas siūlo geresnį našumą.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Maksimalus plotis	mm	200300	400500600	200300	400500600	200300
Medžiaga th liga	mm	0.3-1.6
Volelio vidinis skersmuo	mm	1200
Išlyginimo greitis	m/min	60
Variklis	HP	22	3575	22	3575	22
Woå ¤ng įtampa		AC trifazis 220V arba kintamasis trifazis 380V
