„Crank Press“ darbo principas

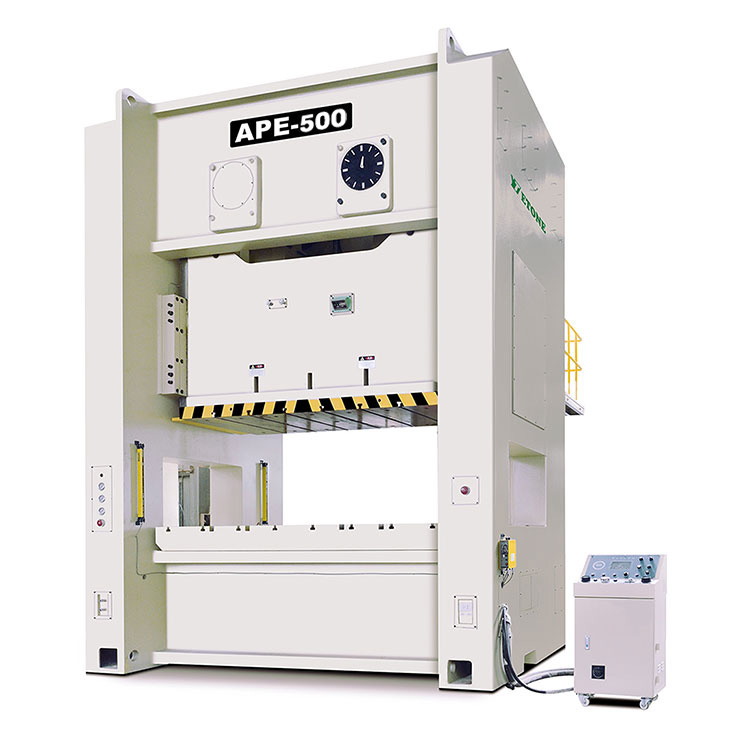

Crank Pressyra įprastas mechaninis presas, plačiai naudojamas formuojant metalą, štampą, kirpimą, liejimą ir kitus procesus. Jo darbinis principas yra pagrįstas mechaniniu švaistiklio sujungimo strypo mechanizmo judėjimu, kuris paverčiamas linijiniu abipusio slėgio judėjimu per švaistiklio sukimosi judėjimą.

Pagrindinis „Crank Press“ darbo principas:

Cranko rotacija: vairavimo šaltinisCrank Presspaprastai yra elektrinis variklis arba vidinis degimo variklis. Variklis varo alkūnę, kad sukasi per transmisijos sistemą, tokią kaip pavaros ir diržai.

Laisimo ir jungiamojo strypo transmisija: švaistiklis yra prijungtas prie jungiamojo strypo, o švaistiklio sukimasis perduodamas į slankiklį per jungiamąjį strypą. Jungiamasis strypas paverčia švaistiklio sukimosi judesį į aukštyn ir žemyn slankiklio judėjimą aukštyn ir žemyn. Šiame procese švaistiklio judėjimas yra apskrito judesys, o slankiklio judėjimas yra linijinis judėjimas.

Slidžio judėjimas: švaistiklis varo jungiamąjį strypą, kad judėtų, ir taip stumia slankiklį judėti aukštyn ir žemyn vertikalia kryptimi. Kai slankiklis juda žemyn, sukuriama didelė smūgio jėga ir ši smūgio jėga naudojama paspaudimui, štampavimui ar formavimui.

Darbo taktas: Viršutinis negyvas švaistiklio preso centras yra aukščiausia slankiklio, judančio aukštyn, padėtis, o apatinis negyvas centras yra žemiausia slankiklio padėtis, judanti žemyn. Antspaudo operacijos metu slankiklis juda iš viršutinio negyvos centro į apatinį negyvą centrą ir grįžta į viršutinį negyvą centrą, sudarydamas visą darbo ciklą.

Slėgio ir smūgio jėgos perdavimas:Crank Pressyra perduodamas ant pelėsio ar ruošinio ant darbo stalo, atliekant švaistiklio ir jungiamojo strypo mechanizmą, sukuriant stiprų ruošinio slėgį, taip atlikdamas proceso operacijas, tokias kaip štampavimas, kirpimas, lenkimas ir formavimas.

Pagrindiniai komponentai ir jų funkcijos:

CRANK: Teikia sukimosi galią, paprastai prijungtą prie elektros variklio ar kito pavaros šaltinio.

Jungiamasis strypas: Konvertuoja švaistiklio sukimosi judesį į linijinį slankiklio judėjimą.

Slidiklis: Tiesiogiai susisiekite su ruošiniu, kad atliktumėte štampą, formavimąsi ir kitas užduotis.

„Base“ ir „Workbench“: palaikykite visą presą ir sutvarkykite ruošinį, užtikrinančią stabilią operacinę platformą.

„Punch and Die“: įdiegtas ant slankiklio ir „Workbench“, tiesiogiai atlikite apdorojimo darbus.

Santrauka: darbo principasCrank PressDaugiausia remiasi švaistikliu, kad sujungtų jungiamąjį strypą su pasukimu, kuris paverčiamas aukštyn ir žemyn slankiklio linijiniu judesiu. Šis judesys naudojamas ruošinio slėgiui pritaikyti, kad būtų atliktos skirtingos apdorojimo užduotys. Jo pranašumas yra tas, kad jis gali suteikti stiprų spaudimą ir yra tinkamas įvairiems antspaudavimo ir formavimo procesams.
