Metalo štampavimo mašinos darbo ciklas

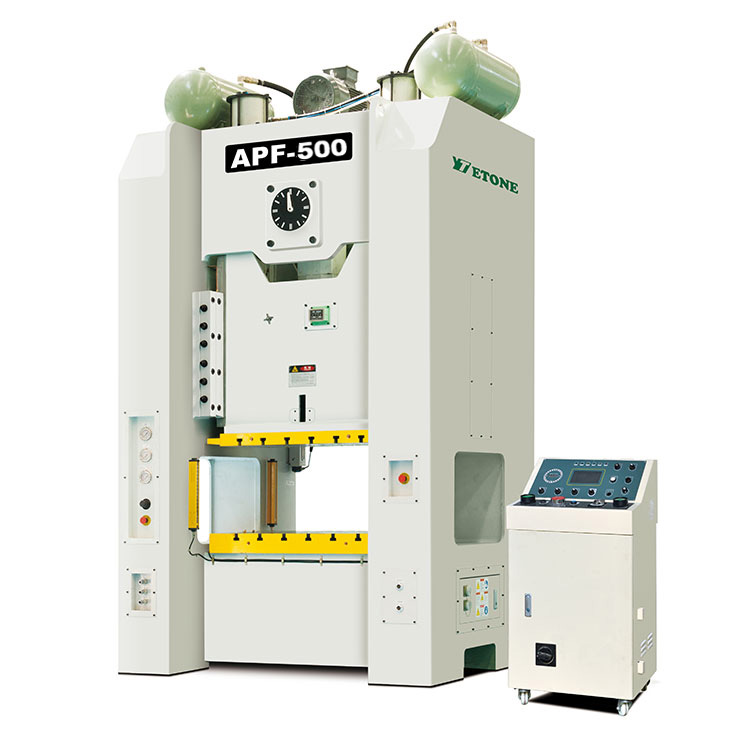

Darbo ciklasMetalinė štampavimo mašinanurodo laiką nuo štampavimo veiksmo pradžios iki visiško antspaudavimo proceso pabaigos. Šis ciklas daugiausia priklauso nuo tokių veiksnių kaip štampavimo proceso tipas, štampavimo mašinos dizainas, štampavimo greitis ir ruošinio sudėtingumas. Į standartinį darbo ciklą paprastai įeina šie etapai:

1. Šėrimo etapas

Laikas: Maitinimo laikas paprastai būna trumpas ir paprastai jį užpildo automatinė tiekimo sistema (pvz., Pneumatinis, mechaninis maitinimo įtaisas). Maitinimo sistema tiekia metalinį lakštą arba juostelę iki štampo srities, kad užtikrintų, jog dalis tiksliai išdėstyta štampavimo proceso metu.

Įtakos veiksniai: maitinimo įtaiso greitis ir tikslumas tiesiogiai veikia darbo ciklą.

2. Mirti uždarymas

Laikas: Slidžia nusileidžia, o štampas uždaromas, kad užfiksuotų metalinį lakštą tarp viršutinio ir apatinio štampo. Šio proceso laikas yra susijęs su spaudžiamu štampavimo mašinos greičiu, kuris paprastai būna tarp dešimčių milisekundžių ir šimtų milisekundžių.

Įtakos veiksniai: spaudimo štampavimo mašinos greitis, štampo sudėtingumas ir medžiagos storis paveiks šio etapo laiką.

3. Štampavimo procesas

Laikas: Tai yra tikrasis štampavimo procesas, įskaitant kirpimą, perforavimą, lenkimą ar tempimą. Šio etapo laikas paprastai būna trumpas, paprastai tarp dešimčių milisekundžių ir šimtų milisekundžių. Konkretus štampavimo laikas priklauso nuo dalies sudėtingumo ir antspaudavimo mašinos veikimo.

Įtakos veiksniai: antspauduotos dalies forma, storis, pelėsių dizainas ir kietumas paveiks šio etapo laiką.

4. Slide atkūrimas

Laikas: Užpildžius štampą, skaidrė pakils, atskirs formą ir užpildys štampą. Atkūrimo greitis paprastai būna greitas, paprastai tarp dešimčių milisekundžių ir šimtų milisekundžių.

Įtakos veiksniai: Atkūrimo greitis ir štampavimo mašinos veikimas daro didesnį poveikį šio etapo laikui.

5. Pikapas ar pristatymas

Laikas: Po štampavimo perdirbtas dalis reikia išimti iš pelėsio ir paruošti kitam gamybos ar pakavimo etapui. Šį procesą galima atlikti rankiniu būdu arba automatizuotais įrenginiais. Pikapo ir pristatymo laiko ilgis taip pat paveiks visą darbo ciklą.

Įtakos veiksniai: Pagrindiniai veiksniai, darantys įtaką šio etapo laikui, yra automatizavimo ir įrangos efektyvumo laipsnis.

Santrauka: AMetalinė štampavimo mašinaApima šėrimą, pelėsių uždarymą, štampą, skaidrių atkūrimą ir pikapą ar pristatymą. Kiekvieno etapo ilgis priklauso nuo įrangos veikimo, ruošinio sudėtingumo ir automatizavimo laipsnio. Didelės spartos štampavimo mašinose visas ciklas gali būti labai trumpas, pasiekdamas kelis šimtus štampų per minutę.
